Hvad er femlagsstrukturen af ​​et flerlags kompositrør?

Et flerlags kompositrør, ofte omtalt som et PEX-AL-PEX rør, er et sofistikeret ingeniørprodukt, der kombinerer plastik og metals bedste egenskaber i en enkelt, højtydende rørløsning. Den fem-lags struktur er nøglen til dens overlegne ydeevne, og forståelsen af ​​hvert lags funktion er afgørende for VVS-ingeniører, entreprenører og facility managers. De fem lag består af: et indre polyethylen (PEX) lag, et første klæbende lag, en central aluminiumskerne, et andet klæbende lag og et ydre polyethylen (PEX) lag. Denne symmetriske konstruktion giver røret enestående styrke, fleksibilitet, korrosionsbestandighed og termisk stabilitet. Hos Ningbo Sunplast Pipe Co., Ltd., har vores fabrik fremstillet fem-lagsFlerlagsrøri over 18 år, og vi har forfinet materialerne og processerne for at opnå optimal lagvedhæftning, dimensionskonsistens og langsigtet pålidelighed.

Femlagsstrukturen er ikke vilkårlig; hvert lag er omhyggeligt udvalgt og placeret for at imødekomme specifikke tekniske krav. Det indre og ydre PEX-lag giver kemisk modstand, lav friktion og beskyttelse mod korrosion. Aluminiumkernen tilbyder en absolut iltbarriere, dimensionsstabilitet og strukturel styrke. De to klæbende lag er afgørende for limning af plast- og metallagene, hvilket sikrer, at røret opfører sig som en samlet komposit under alle driftsforhold. Denne kombination resulterer i et rør, der har en lavere termisk udvidelseskoefficient end rene plastrør, en iltpermeabilitet, der er tæt på nul, og et sprængtryk, der konkurrerer med metalrør. I denne omfattende guide vil vi dissekere hvert lags materialeegenskaber, fremstillingsteknikker og ydeevnebidrag. Vi vil også levere detaljerede tekniske specifikationer, kvalitetskontrolparametre og applikationseksempler fra den virkelige verden fra vores fabriks omfattende felterfaring.

Indholdsfortegnelse

• 1. Hvad er funktionen af ​​det indre og ydre PEX-lag?
• 2. Hvordan forbedrer aluminiumskernen rørets ydeevne?
• 3. Hvad er de to klæbende lags rolle i femlagsstrukturen?
• 4. Hvad er de vigtigste tekniske specifikationer for vores flerlagsrør?
• Ofte stillede spørgsmål (FAQ)
• Konklusion og produktkonsultation

Hvad er funktionen af ​​de indre og ydre PEX-lag?

De indre og ydre lag af et femlags flerlagsrør er lavet af tværbundet polyethylen (PEX), en højtydende polymer, der er kemisk tværbundet for at forbedre dets termiske og mekaniske egenskaber. Det indre lag er i direkte kontakt med væsken, der transporteres, så det skal være inert, glat og modstandsdygtigt over for kemiske angreb. Det ydre lag fungerer som et beskyttende skjold mod mekanisk skade, UV-stråling og miljøkemikalier. Begge lag bidrager til rørets fleksibilitet, så det kan bøjes og føres rundt om forhindringer uden at revne. PåNingbo Sunplast Pipe Co., Ltd., bruger vi en førsteklasses PEX-B (silan-tværbundet) til vores flerlagsrør, som tilbyder overlegen modstandsdygtighed over for klor, chloraminer og højtemperaturvand, hvilket sikrer en lang levetid i krævende applikationer.

Nøglefunktioner og egenskaber ved PEX-lagene i vores flerlagsrør:

• Kemisk resistens:PEX er modstandsdygtig over for en lang række kemikalier, herunder syrer, alkalier og salte, der almindeligvis findes i drikkevand og industrielle væsker. Det ruster, kalker eller korroderer ikke, hvilket sikrer ensartet vandkvalitet og flow.
• Indvendig overflade med lav friktion:Det indre PEX-lag har en glat overflade med en ruhed på mindre end 0,4 mikrometer, hvilket minimerer trykfald og forhindrer ophobning af aflejringer eller biofilm. Dette forbedrer den hydrauliske effektivitet og reducerer pumpeomkostningerne.
• Termisk stabilitet:Vores PEX-lag kan modstå kontinuerlige driftstemperaturer på op til 95°C og kortvarige toppe på 110°C, hvilket gør dem velegnede til både varmtvandsforsyning og varmesystemer.
• Fleksibilitet og håndtering:PEX-lagene giver røret fleksibiliteten til at blive bøjet til en minimumsradius på 5 gange rørdiameteren (ved hjælp af en bukkefjeder), hvilket reducerer antallet af nødvendige fittings og forenkler installationen i trange rum.
• UV beskyttelse:Det ydre PEX-lag er formuleret med carbon black og UV-stabilisatorer for at modstå nedbrydning fra sollys, så røret kan opbevares udendørs i længere perioder uden forringelse.

Ydeevnen af ​​PEX-lagene er valideret gennem en række strenge tests på vores fabrik. Vi udfører langsigtede hydrostatiske tryktest (i henhold til ISO 1167) for at verificere, at PEX-lagene bevarer deres integritet under vedvarende tryk og temperatur. Vi udfører også accelererede ældningstest i klorholdigt vand (4 ppm klor, 90°C) for at simulere 50 års levetid. Vores resultater viser konsekvent, at vores PEX-lag bevarer over 85 procent af deres oprindelige trækstyrke efter 10.000 timers eksponering, hvilket bekræfter deres exceptionelle holdbarhed. Denne pålidelighed er grunden til, at vores flerlagsrør har tillid til kritiske applikationer såsom hospitalsvandforsyning, fjernvarme og offshore olieplatforme.

Derudover er det indre PEX-lag fremstillet af fødevaregodkendte materialer, der overholder NSF 61, WRAS og DVGW W270 standarder for drikkevandskontakt. Dette sikrer, at røret ikke udvasker skadelige stoffer i vandet, hvilket gør det sikkert for boliger og kommercielle drikkevandssystemer. Vores fabrik hos Sunplast udfører en omfattende ekstraktionstest på hver batch af PEX-harpiks for at verificere dens overensstemmelse med de strengeste globale standarder. Med de indre og ydre PEX-lag, der giver kemisk modstand, fleksibilitet og beskyttelse, etablerer femlagsstrukturen et robust fundament for rørets samlede ydeevne.

Hvordan forbedrer aluminiumskernen rørets ydeevne?

I hjertet af det femlags flerlagsrør ligger aluminiumkernen, et kontinuerligt, svejst aluminiumsrør, der giver røret sin karakteristiske stivhed, iltbarriere og termiske stabilitet. Aluminiumkernen er typisk lavet af legering 1100 eller 3003, som giver en god balance mellem styrke, korrosionsbestandighed og formbarhed. Den fremstilles ved at rulle en strimmel af aluminium til et rør og derefter svejse den langsgående søm ved hjælp af en højfrekvent induktionssvejseproces. Dette resulterer i en sømløs, gastæt barriere, der er afgørende for rørets ydeevne i varme- og vandsystemer. Aluminiumkernen er også ansvarlig for rørets evne til at holde formen, når den bøjes, da den bevarer en permanent deformation (tilbagespring), der gør, at røret kan føres uden konstant fastspænding.

Nøglefunktioner og egenskaber af aluminiumkernen i vores flerlagsrør:

• Absolut iltbarriere:Aluminiumlaget er uigennemtrængeligt for ilt med en iltdiffusionshastighed på mindre end 0,02 mg/(m²·dag), hvilket er langt under DIN 4726 standardkravet. Dette forhindrer ilt i at komme ind i vandet i lukkede kredsløb, hvilket eliminerer den primære årsag til korrosion i stålradiatorer, pumper og kedler.
• Dimensionsstabilitet:Aluminiumkernen begrænser den termiske udvidelse af PEX-lagene, hvilket giver flerlagsrøret en termisk udvidelseskoefficient på ca. 0,025 mm/m°C sammenlignet med 0,15 mm/m°C for standard PEX. Dette eliminerer behovet for ekspansionsløkker i de fleste installationer og forhindrer røret i at synke eller bukke under temperaturændringer.
• Strukturel styrke:Aluminiumkernen øger rørets sprængningstryk og modstand mod knusning eller stød. Vores flerlagsrør har et sprængtryk på op til 80 bar (for 16x2 mm rør), hvilket er væsentligt højere end PEX-only rør og sammenligneligt med kobber.
• Formfastholdelse:Når flerlagsrøret bøjes, gennemgår aluminiumkernen plastisk deformation, hvilket gør det muligt for røret at holde formen uden at springe tilbage. Dette forenkler installationen, da røret kan formes til at følge den nødvendige vej og derefter fastgøres med minimal fastspænding.
• Varmeafledning i gulvvarme:Aluminiumkernen fungerer som en varmespreder, der fordeler varmen fra det varme vand mere jævnt over gulvoverfladen, reducerer temperaturgradienter og forbedrer systemets effektivitet.

Aluminiumkernen er fremstillet ved hjælp af en proprietær svejseproces, der sikrer en kontinuerlig, fejlfri søm. Vores fabrik udfører en 100 procent ikke-destruktiv test af den svejste søm ved hjælp af hvirvelstrømstestning, der verificerer, at sømmen ikke har revner eller hulrum, der kan kompromittere iltbarrieren. Vi udfører også en sprængtest på tilfældige prøver for at bekræfte, at aluminiumkernen kan modstå mindst 2,5 gange det nominelle arbejdstryk. Denne strenge kvalitetskontrol sikrer, at aluminiumkernen i hvert flerlagsrør yder pålideligt over produktets forventede 50-årige levetid.

Et praktisk eksempel fra et fjernvarmesystem i Skandinavien illustrerer aluminiumkernens kritiske rolle. Systemet bruger vores flerlagsrør til at transportere varmt vand ved 90°C over et 2 km netværk. Iltbarrieren fra aluminiumkernen har forhindret enhver korrosion af stålrørets komponenter, og den lave termiske udvidelse har gjort det muligt at lægge røret direkte i beton uden dilatationsfuger. Systemet har været i drift i 12 år uden rørrelaterede fejl, hvilket viser den langsigtede værdi af aluminiumkernen. Hos Ningbo Sunplast Pipe Co., Ltd. overvåger vi løbende ydeevnen af ​​vores aluminiumkerner gennem langsigtede ældningstest, hvilket sikrer, at de bevarer deres barriereegenskaber og mekaniske styrke gennem årtiers service.

Hvad er de to klæbende lags rolle i femlagsstrukturen?

De to klæbende lag i et femlags flerlagsrør bliver ofte overset, men de er helt afgørende for rørets integritet og ydeevne. Placeret mellem det indre PEX-lag og aluminiumkernen og mellem aluminiumkernen og det ydre PEX-lag skaber disse klæbende lag en permanent, kemisk binding, der sikrer, at røret fungerer som en enkelt, samlet komposit. Uden disse klæbende lag ville PEX og aluminium adskilles under stress, temperaturcyklus eller tryk, hvilket ville føre til delaminering, hvilket ville kompromittere iltbarrieren og den strukturelle styrke. De klæbende lag er typisk fremstillet af en specielt formuleret maleinsyreanhydridpodet polyethylen, som er i stand til at binde til både den ikke-polære PEX og den polære aluminiumoxidoverflade. Vores fabrik hos Ningbo Sunplast Pipe Co., Ltd. har udviklet en proprietær klæbemiddelformulering, der giver enestående bindingsstyrke og modstandsdygtighed over for hydrolyse og termisk nedbrydning.

Nøglefunktioner og egenskaber ved de klæbende lag i vores flerlagsrør:

• Kemisk binding:De klæbende lag skaber en kovalent binding mellem PEX-lagene og aluminiumkernen, hvilket forhindrer adskillelse, selv når røret udsættes for vibration, bøjning eller termisk cyklus. Vedhæftningsstyrken testes ved hjælp af en afrivningstest, hvor en 10 mm bred strimmel skrælles i en 90 graders vinkel; vores klæbelag opnår konsekvent en skrælningsstyrke på over 3 N/mm, hvilket overstiger industristandarden på 2,5 N/mm.
• Stressfordeling:De klæbende lag fungerer som en spændingsaflastende grænseflade, der fordeler den spænding, der ellers ville være koncentreret ved PEX-aluminium-grænsefladen. Dette reducerer risikoen for mikrorevner i aluminiumkernen eller PEX-lagene, hvilket øger rørets samlede træthedsmodstand.
• Hydrolyse modstand:Vores klæbemiddelformulering er designet til at modstå hydrolyse, selv under varmtvandsforhold op til 95°C. Accelererede ældningstest viser, at bindingsstyrken forbliver over 90 procent af dens oprindelige værdi efter 5.000 timers nedsænkning i vand ved 95°C, hvilket viser dens langsigtede pålidelighed.
• Termisk stabilitet:De klæbende lag bevarer deres vedhæftningsegenskaber over et bredt temperaturområde, fra -40°C til 110°C, hvilket sikrer, at røret forbliver en enkelt strukturel enhed under alle driftsforhold.
• Behandlingskompatibilitet:Klæbemidlet påføres som en smeltet film under co-ekstruderingsprocessen, hvilket sikrer, at det danner et ensartet, hulrumsfrit lag mellem PEX og aluminium. Vores fabrik bruger en flerlags co-ekstruderingslinje, der påfører klæbelagene i præcise tykkelser, typisk mellem 0,1 og 0,15 mm, for at sikre optimal vedhæftning uden at tilføje unødvendig vægt eller materialeomkostninger.

Ydeevnen af ​​de klæbende lag verificeres gennem et omfattende testprogram på vores fabrik. Vi udfører en 90-graders skrælningstest på 10 mm brede strimler, der måler den kraft, der kræves for at adskille PEX'en fra aluminiumet. Vores acceptkriterium er en minimumskrælningsstyrke på 2,8 N/mm, og vi tester prøver fra hvert produktionsskift for at sikre ensartethed. Vi udsætter også røret for en termisk cyklustest, cykler temperaturen fra -20 °C til 95 °C i 500 cyklusser og gentager derefter afrivningstesten. Vores resultater viser, at de klæbende lag bibeholder deres bindingsstyrke selv efter ekstrem termisk cykling, hvilket bekræfter, at vores flerlagsrør forbliver fuldt bundet i løbet af dets levetid.

Erfaring fra felten bekræfter yderligere vigtigheden af ​​de klæbende lag. I en applikation, der involverer et opvarmet gulvsystem i en erhvervsbygning, sikrede de klæbende lag i vores flerlagsrør, at røret bibeholdt sin iltbarriereintegritet selv efter 10 års termisk cykling. Bygningsejeren rapporterede ingen korrosionsproblemer i systemets pumper og ventiler, som var beskyttet af iltbarrieren. Denne sag fremhæver, at de klæbende lag ikke kun er passive komponenter; de er aktive bidragydere til rørets samlede holdbarhed og pålidelighed. Hos Ningbo Sunplast Pipe Co., Ltd. fortsætter vi med at innovere inden for klæbemiddelteknologi og udvikler nye formuleringer, der forbedrer bindingshastigheden og reducerer hærdetiden, hvilket yderligere forbedrer kvaliteten og konsistensen af ​​vores flerlagsrør.

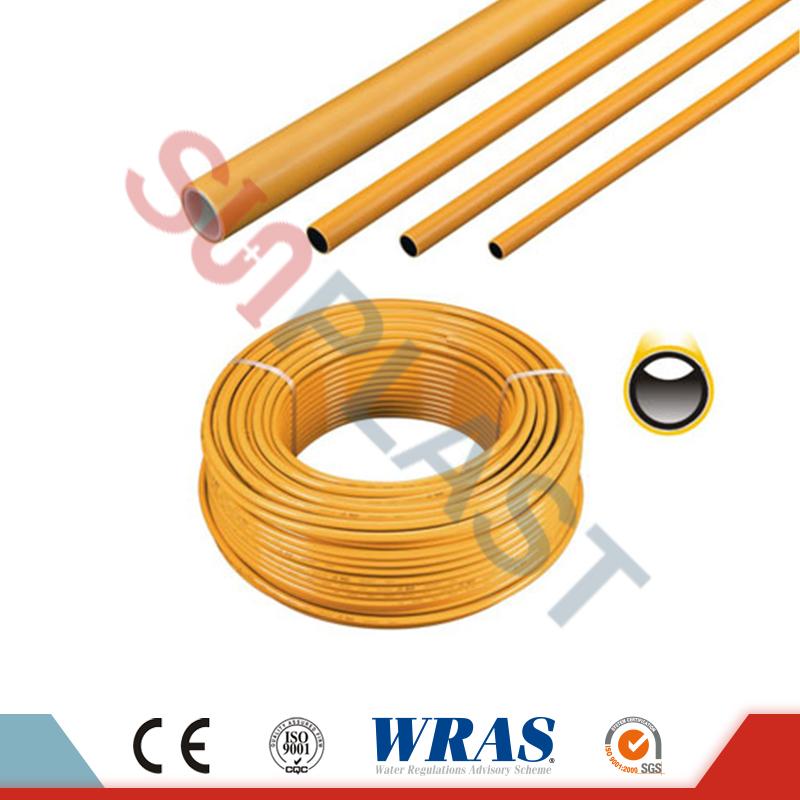

Hvad er de vigtigste tekniske specifikationer for vores flerlagsrør?

Ningbo Sunplast Pipe Co., Ltd. fremstiller et omfattende udvalg af fem-lags flerlagsrør til forskellige VVS-, varme- og køleapplikationer. Vores produktlinje omfatter størrelser fra 16 mm til 75 mm ydre diameter, med trykklassificeringer fra PN10 til PN25. Alle vores Multilayer Pipe-produkter er fremstillet i overensstemmelse med ISO 9001, ISO 14001 og opfylder kravene i DIN 16836, ASTM F1282 og GB/T 19473. Tabellen nedenfor opsummerer de vigtigste tekniske specifikationer for vores mest populære flerlagsrørstørrelser, som bruges i bolig-, kommercielle- og industriprojekter. Vores fabrik kan også producere tilpassede rørdimensioner og spolelængder for at opfylde specifikke projektkrav.

Ud over standardstørrelserne tilbyder vores fabrik en højtryksserie (PN25) med tykkere vægge til industri- og højhusanvendelser. Vi leverer også et dedikeret flerlagsrør til gulvvarme, som har en reduceret aluminiumstykkelse for øget fleksibilitet. Alle vores Multilayer Pipe-produkter er testet for skrælningsstyrke (vedhæftning mellem lag) og hydraulisk sprængtryk på vores interne laboratorium. Vi yder 50 års garanti på vores flerlagsrør, når det er installeret i henhold til vores retningslinjer og bruges inden for de angivne temperatur- og trykgrænser.

Vores kvalitetskontrolproces omfatter 100 procent inspektion af den svejste aluminiumsøm ved hjælp af ultralydsfejldetektion og en højspændingsgnisttest på røret for at detektere nålehuller i belægningen. Hver coil af Multilayer Pipe er mærket med et unikt batchnummer, hvilket muliggør fuld sporbarhed fra råmateriale til færdigt produkt. Vores fabrik hos Ningbo Sunplast Pipe Co., Ltd. tilbyder også brugerdefinerede farvemuligheder (hvide, grå eller røde/blå striber) til nem identifikation af varmt- og koldtvandslinjer. Med vores omfattende lager og fleksible produktionskapacitet kan vi levere flerlagsrør til ethvert sted inden for 2-4 uger. Vi yder også omfattende teknisk support, herunder hydrauliske beregninger, ekspansionsanalyse og installationstræning.

Ofte stillede spørgsmål (FAQ)

Spørgsmål 1: Hvorfor er en femlagsstruktur bedre end en trelagsstruktur til flerlagsrør?

Svar: En fem-lags struktur giver overlegen vedhæftning og holdbarhed sammenlignet med en tre-lags struktur. I et trelagsrør er PEX-laget direkte bundet til aluminiumkernen uden dedikerede klæbelag, hvilket kan føre til delaminering over tid, især under termiske cyklusser og tryksvingninger. De to klæbende lag i vores femlags flerlagsrør skaber en kemisk binding, der er stærkere og mere modstandsdygtig over for hydrolyse, hvilket sikrer, at røret bevarer sin strukturelle integritet og iltbarriere i hele dets levetid. Derfor er femlagsrør det foretrukne valg til krævende varme- og VVS-applikationer.

Spørgsmål 2: Kan aluminiumkernen i et femlagsrør korrodere over tid?

Svar: Aluminiumkernen i vores flerlagsrør er fuldt indkapslet af de indre og ydre PEX-lag, som er limet med klæbende lag. Det betyder, at aluminium aldrig kommer i kontakt med vand eller luft, så det kan ikke korrodere. Selv i tilfælde af at røret skæres, forsegles den blotlagte aluminiumskant hurtigt ved krybning af PEX-lagene, hvilket er en selvhelbredende egenskab ved materialet. Vores fabrik har testet denne selvhelbredende evne og bekræftet, at iltbarrieren er genoprettet inden for 24 timer ved stuetemperatur. Som et resultat forbliver aluminiumskernen korrosionsfri i hele rørets levetid.

Spørgsmål 3: Hvordan påvirker femlagsstrukturen rørets varmeledningsevne og varmetab?

Svar: Femlagsstrukturen med sin aluminiumskerne reducerer varmeledningsevnen sammenlignet med rene kobberrør. Aluminiumkernen har en termisk ledningsevne på omkring 200 W/(m·K), hvilket er væsentligt lavere end kobber (385 W/(m·K)). PEX-lagene har dog en meget lavere ledningsevne (0,35 W/(m·K)), så den samlede effektive termiske ledningsevne af flerlagsrøret er meget lavere end kobber. Dette resulterer i op til 40 procent lavere varmetab i varmtvandssystemer, hvilket forbedrer energieffektiviteten. I gulvvarme spreder aluminiumskernen varmen jævnt, hvilket reducerer temperaturgradienter og forbedrer systemets effektivitet. Vores fabrik leverer detaljerede termiske ydeevnedata for at hjælpe ingeniører med at optimere systemdesign.

Spørgsmål 4: Er femlagsrør velegnede til brug med alle typer fittings og tilslutningssystemer?

Svar: Ja, fem-lags flerlagsrør er kompatibel med en lang række tilslutningssystemer, herunder presfittings, kompressionsfittings og push-fit fittings. Det er dog vigtigt at bruge fittings, der er specielt designet til flerlags kompositrør, da de tilgodeser rørets ydre diameter og sikrer en ordentlig tætning. Vores fabrik anbefaler at bruge presfittings med O-ringe for de mest pålidelige, lækagesikre forbindelser. Vi tilbyder et omfattende udvalg af kompatible fittings og giver detaljerede installationsvejledninger. For de bedste resultater skal du altid følge fittingsproducentens instruktioner og bruge det korrekte værktøj til skæring, afgratning og presning.

Spørgsmål 5: Hvilke certificeringer har Ningbo Sunplast Pipe Co., Ltd. for sit femlags flerlagsrør?

Svar: Vores femlags Multilayer Pipe-produkter er certificeret i henhold til flere internationale standarder: ISO 9001 (Quality Management), ISO 14001 (Environmental Management), DIN 16836, ASTM F1282, GB/T 19473 og WRAS (Water Regulations Advisory Scheme) for det britiske marked. Vi har også KIWA-certificeringen for gasapplikationer og DVGW-godkendelsen (det tyske gas- og vandforbund) for drikkevand. Derudover bliver vores fabrik regelmæssigt revideret af SGS og TÜV Rheinland for at sikre overholdelse af de nyeste standarder. Vi leverer et komplet sæt af tredjeparts testrapporter og certifikater med hver forsendelse, hvilket sikrer fuld sporbarhed og overholdelse af lokale regler.

Konklusion: Femlagsstrukturen leverer uovertruffen ydeevne

Femlagsstrukturen af ​​et flerlags kompositrør er et vidnesbyrd om moderne materialeteknik. Hvert lag - den indre PEX, klæbemiddel, aluminiumskerne, klæbemiddel og ydre PEX - spiller en specifik og væsentlig rolle i at levere rørets overlegne ydeevne. Fra PEX-lagenes kemiske resistens og fleksibilitet, til iltbarrieren og dimensionsstabiliteten af ​​aluminiumkernen, til limlagenes bindingsstyrke, er hver komponent optimeret til pålidelighed og lang levetid. Hos Ningbo Sunplast Pipe Co., Ltd. har vores fabrik perfektioneret fremstillingen af ​​femlags flerlagsrør, hvilket sikrer, at hvert rør lever op til de højeste standarder for kvalitet og ydeevne. Vores omfattende produktsortiment, strenge kvalitetskontrol og engagement i innovation gør os til en betroet partner til VVS-projekter i alle størrelser.
